Спутниковый терминал на транспорт Сибирь

Описание

Зона покрытия "Ямал-601" Услуги на спутнике "Ямал-601" оказываются на европейской части России, включая Калининградскую область, и южную часть Сибирского Федерального округа. Скорость приема / передачи составляет до 100 / 10 Мбит/с

*Тарифы и стоимость оборудования могут отличаться в зависимости от спутника.

Спутниковый ИНТЕРНЕТ  Eutelsat Network на авто имеет множество плюсов:

+ Автоколонна обеспечивает быструю платформу на антенные системы, которые могут быть установлены в считанные минуты без инструментов. Он поставляется в комплекте с компасом, кренометром, и GPS, чтобы помочь в выравнивании. Различные внутренние параметры блока, в том числе простой в использовании помощник спутникового приема (ССА) и/или базовый блок.
+ Сложное программное обеспечение упрощает настройку антенн даже для начинающих операторов через мастер настройки, маяковый детектор и встроенный анализатор спектра. Для дальнейшего упрощения работы в полевом режиме, полный диапазон настроек может быть предварительно настроен в пользовательских профилях до того, как автомобиль будет отправлен на задание. Удалив необходимость включения инженера RF в каждое задание.
+ Обеспечивает надежной широкополосной передачи данных в высоковольтной и усиленной структуре. Каждый терминал включает в себя позиционер и контроллер.
+ Обеспечивают легкую работу с одной кнопкой для быстрой сборки и развертывания без инструментов. Процесс автоматического приобретения обеспечивает точное, последовательное и простое выравнивание терминала, что сводит к минимуму технические знания, необходимые в этой области. Благодаря прочному дизайну и возможностям терминала Norsat, в том числе упаковке, совместимой с IATA, и возможности HD-вещания, терминалы Auto-Acquire с вылетом идеально подходят для военных, широковещательных и ресурсных приложений. Norsat также предлагает настраиваемые терминальные решения Auto-Acquire, пожалуйста, свяжитесь с нами для получения подробной информации.
+ Настраиваемые системы автоматически обнаруживают компоненты, создающие переключающие полосы или модемы, так же просто, как нажатие кнопки. Администраторы могут настраивать профили, которые позволят полевым пользователям быстро переключаться между конфигурациями, без необходимости использования обширной спутниковой связи.  Программное обеспечение работает на нескольких операционных системах, включая Windows и MacOS.
+ Клиенты могут запускаться с устройств в локальной сети, предоставляя системный доступ нескольким пользователям системы одновременно; более удаленные пользователи могут также получить доступ к оборудованию, предоставленному для доступа к тем же IP-адресам. Специализированные клиенты также могут быть развернуты, что улучшает работу пользователей; добавление SNMP или двухкнопочных интерфейсов.

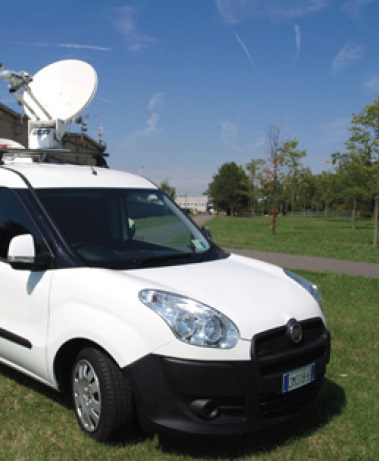

Антенна Drive-Away iNetVu® Ka-98G представляет собой систему спутниковой антенны с автоматической сборкой 98 см, которая может быть установлена на крыше транспортного средства для прямого
широкополосный доступ через любой сконфигурированный спутник. Система работает без проблем с контроллером iNetVu® 7024C, обеспечивающим быструю сборку спутников
в течение нескольких минут, в любое время в любом месте.

• Точная высокая точность поверхности, с установленной подачей, стальной рефтор
• Тяжелый рычаг подачи, способный поддерживать до 5 кг
(10 фунтов) ВЧ-приемопередатчик
• Предназначен для работы с контроллером iNetVu® 7024C
• Работает с самыми популярными в мире
коммерчески доступные Ka-модемы и услуги
• 2-осевая моторизация (3 оси дополнительно)
• Поддерживает ручное управление при необходимости
• Одна кнопка, автонаправляющий контроллер приобретает любой Ka-диапазон
спутник в течение 2 минут
• Поле, обновляемое до Ku-диапазона
• Располагает спутники с использованием самых современных спутников
методы приобретения
• Поддержка Skyware Global 98 см антенны Ka и 3W
приемопередатчик
• одобрен Avanti; также совместимый с Gilat (SkyEdge) Ka
Сервисы
• Доступно с опцией pod
• Стандартная 2-летняя гарантия

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Механические характеристики.
Отражатель 98 см Эллиптическая антенна, с установленным питанием
Высота надземной геометрии над азимутом
Датчики развертывания GPS-антенна
Компас ± 2º
Датчик наклона ± 0,1º
Азимут Полный 360º в перекрывающихся секторах 200º
Высота 0 - 90º
Поляризация LHCP / RHCP (доступен для моторезирования)
Elevation Развертывание Скорость вращения 2º / sec Тип.
Азимут Развертывание Скорость Переменная 15º / с Макс., 10º / сек тип.
Пиковая скорость 0,1º / сек
Интерфейс RF
Ручка подачи радиопомех
Коаксиальный RG6U от трансивера до базы
соединитель

Физические характеристики
Монтажная пластина L: 161 см (63,5 дюйма) W: 45 см (17,7 ")
Скрытый рефлектор Ext. Dims L: 164,8 см (64,9 дюйма) W: 100 см (39,5 ")
(без refl ector pod) H: 29 см (11,5 ")
Скрытый рефтор Ext. Dims L: 178,8 см (70,4 ") W: 113 см (44,5")
(с refl ector pod) H: 29 см (11,5 ")
Развернутая высота 151 см (59,5 ")
Вес платформы 54 кг (119 фунтов)
Задняя крышка рефлектора 2,27 кг (5 фунтов)
Только Pod 6,8 кг (15 фунтов)
Общая масса платформы 56,3 кг (124 фунта)
(без refl ector pod)
Общая масса платформы 63 кг (139 фунтов)
(с refl ector pod)

Экологические характеристики
Ветер Развернутый 160 км / ч (100 миль в час)
Ветер Скрытый 225 км / ч (140 миль в час)
Температура от -40 ° C до 65 ° C (от -40 ° F до 150 ° F)
эксплуатационный
Ветер 72 км / ч (45 миль / ч)
Температура от -30ºC до 55ºC (от -22 ° F до 130 ° F)
Термическое испытание на MIL-STD-810F, метод 501.4, высокие / низкие температуры
Испытание на вибрацию на MIL-STD-810F, приложение A, категория 4, грузовик /
трейлер / гусеничный
Испытание на удар по IEC 60068-2-27
Мотор
Электрический интерфейс 24 В постоянного тока 8 А (макс.)

Электрические характеристики
Кабели Rx & Tx 2 кабеля RG6 -10 м (33 фута) каждый
Кабели управления
Стандарт 10 м (33 фута) Ext. кабель
Опция до 60 м (200 футов) доступна
Получать передачу
Частота (ГГц) 19,20 - 20,20 29,50 - 30,0
Интерфейс подачи (круговой) RG6 RG6
Midband Gain (+ -0,2 дБи) 43,50 при 19,75 ГГц 46,60 при 29,75 ГГц
Антенный шум. (K) 30º EL = 62 Макс.
Оболочка Co-Pol Sidelobe (дБи)
100λ / D <Ø <20º 29 - 25 Журнал Ø
20º <Ø <26.3º -3.5
26.3º <Ø <48º 32-25 Журнал Ø
48º <Ø <180º -10 (типичный)
Кросс-поляризация> -24 дБ> -22 дБ
VSWR 1.3: 1

Вес и размеры
Ящик: 183 см х 109 см х 66 см (72 "x 43" x 26 "), 52 кг (114 фунтов)
Платформа: 54 кг (119 фунтов)
7024C Контроллер: 6 кг (13 фунтов)
Кабели: 5 кг (11 фунтов)
Общий вес без контейнера: 117 кг (258 фунтов)
Pod внутри коробка для отправки:
33 см х 127 см х 127 см (13 "x 50" x 50 "), 16,1 кг (35,5 фунта)
Переносимый корпус включает платформу (необязательно):
Платформа Корпус: 183 см x 109 см х 47 см (72 "x 43" x 18,5 "), 133,5 кг (294 фунта)
